【江苏】土压平衡式盾构区间隧道管片防水堵漏工程施工方案
发布时间：2025-01-16
来源：涌达建工 浏览：41次
目 录
一、编制依据………………………………………………1
二、工程概况………………………………………………1
（一）盾构隧道状况………………………………… 1
（二）隧道渗漏成因及渗漏状况…………………… 2
三、防水等级要求…………………………………………2
四、施工方法及验收标准…………………………………2
（一）施工顺序……………………………………… 3
（二）堵漏材料的选择……………………………… 3
（三）不同渗漏部位的处理方法…………………… 4
（四）防水堵漏的验收标准………………………… 8
五、人员和设备配置………………………………………8
（一）人员配置……………………………………… 9
（二）设备配置……………………………………… 9
六、工期安排…………………………………………… 9
七、质量、安全、文明施工保证措施………………… 9
（一）质量要求及保证措施………………………… 9
（二）安全保障措施………………………………… 10
（三）文明施工保证措施…………………………… 11
一、编制依据
1、国家和建设部颁发的关于基本建设的有关政策和法规；
2、xx地铁xx线工程xx土建施工招标文件通用部分；
3、xx地铁xx线工程xx土建施工招标文件专用部分；
4、xx地铁xx线工程xx岩土工程勘察报告；
5、GB50208—2002《地下防水工程质量验收规范》；
6、GB50108—2001《地下工程防水技术规范》。
二、工程概况
（一）盾构隧道概况
本标段盾构施工范围是xx站～xx南站站区间隧道，起止里程K8+108.711～K6+055.417，全长4063.76米。区间左线长度为2024.937米，右线长度为2038.723米。采用S426、S425两台海瑞克土压平衡式盾构机进行隧道掘进施工，盾构隧道内径为5.5米，衬砌管片厚度为0.35米，隧道外径为6.2米。本区间场地地下水主要为孔隙潜水，赋存于①层填土和②层新近沉积土中，而③层粘性土为相对隔水层，水位埋深标高约为8.70～9.00米.
（二）隧道渗漏成因及渗漏状况
该区间盾构法施工的管片拼缝自防水采用橡胶止水条对拼安装，盾尾间隙采用同步注浆回填，必要时还辅以二次注浆回填间隙。为封堵管片背后水系，也采用了水玻璃双液浆填注。但是由于施工过程中复杂地质的影响，盾构机纠偏导致的蛇形前进，导致盾构隧道在施工完成后，隧道管片会部分出现渗漏水，其渗漏的类型主要表现为以下几种：
1、局部管片拼装缝(纵缝、环缝)出现渗漏水现象；
2、管片出现裂缝导致渗漏水现象（很少出现）；
3、管片出现崩角（管片角部或边缘外产生大于200mm×200mm掉角）崩角位置渗水；
4、对拉螺栓孔位置出现渗水；
5、吊装孔由于二次注浆时凿穿混凝土而导致漏水；
6、管片因拼装或推进油缸推力不均等原因出现大于200mm×200mm的混凝土破损露石甚至漏筋，由于管片破损导致管片渗漏水。三、防水等级要求
盾构法区间隧道防水等级为二级，顶部不允许滴漏其他不允许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总面积的6/1000，任意100平方米防水面积上的湿渍不超过4处，单个湿渍的最大面积不超过0.2M2.
四、施工方法及验收标准
（一）、施工顺序
首先，在隧道内空气比较干燥，管片渗漏水情况易于辨别的情况下，及时统计渗漏点和渗漏面积，并在管片上做好标记，记录好环号。然后，搭设施工作业临时平台，用钢管搭设移动式施工平台。（搭设方法见脚手架搭设示意图）根据不同的渗漏情况采取相应施工方法堵漏。最后进行饰面修复工作。
（二）、堵漏材料
本工程中的堵漏材料包括：速凝微膨胀水泥、改性环氧树脂灌浆液等。
1、快硬微膨胀水泥的性能与指标
快硬微膨胀水泥是一种凝固快，早期强度高，具有微膨胀性能的防水灌浆专用堵漏特种材料，可在1分钟左右终凝，1小时强度达到15Mpa以上。适用于：地下室及防空洞等一般地下工程的堵漏；各种建筑无化学灌浆的封缝堵漏材料；砖墙、砼、水泥构件的快速修补，固结充垫等；以及输水排污管道的接口填封口等专用。

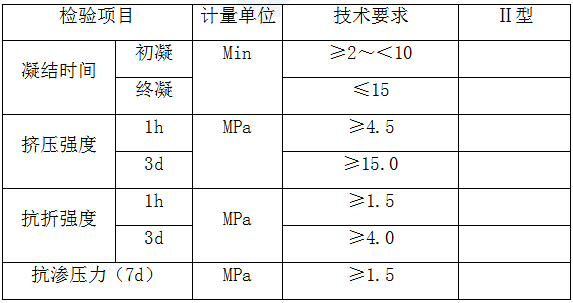

快硬微膨胀水泥性能指标
2、改性环氧树脂化学注浆液的性能与指标
改性环氧树脂化学浆液是以环氧树脂为主剂，配以增塑剂、促进剂、 固化剂等合制成一种高强度、高韧性的粘结补强材料。其性能是稠度低、可灌性大，对细小裂缝的渗入能力强，高强高粘结力，收缩小，可温室固化，化学性能稳定，具有补强、加固、堵漏和防腐功能。它具有可在水中凝固的特点。

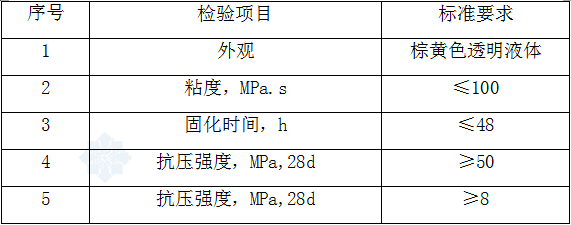

改性环氧树脂化学浆液性能指标
（三）不同渗漏部位处理方法

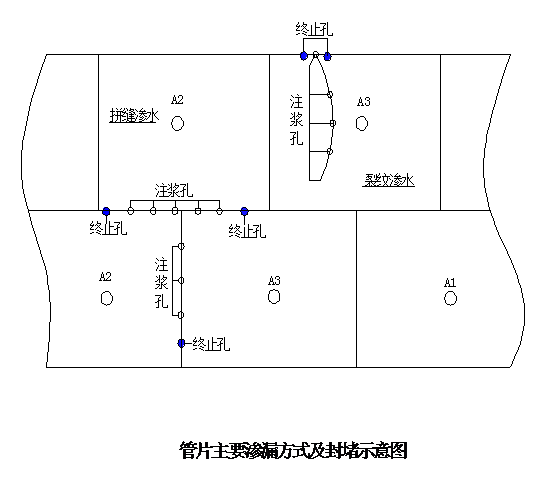

根据下图所示的不同的渗漏情况拟采取强针对性的方法进行堵漏。
1、管片拼缝渗漏处理
A 确定漏水点
通过对出水点部位和出水量的大小来确定漏水点，在漏水点两端延伸一定距离打终止孔，终止孔尽量打在对拉螺栓以内。终止孔孔直径12-14cm，孔深24cm（到止水条）,紧贴终止孔一定要埋一根注浆管，其于的注浆管分布在管片防护垫与防护垫之间。
B 材料的采用
在管片拼缝中如果先注水泥浆，后注改性环氧，因为水泥浆含水量大，注浆后缝中有大量积水，而环氧浆在水中很难凝固，这样返漏率很高。因此现采用在漏水的拼缝中第一次注水泥浆加双组份氯丁胶乳液，此浆液优点是含水量小收缩性小，凝固快，如有返漏二次注改性环氧。
C 施工操作过程如下：
（1）用钢丝刷清出所要封堵拼缝内的浮泥、泥垢;
（2）打终止孔，采用速凝水泥嵌缝、埋管，要求压贴紧密;
（3）第一次注水泥浆加双组份氯丁胶，第二次注改性环氧树脂化学注浆液;
（4）对拼缝按35cm的距离布注浆管，采用速凝水泥嵌缝埋管;
（5）改性环氧树脂化学注浆液，依次注浆，注浆压力0.2～0.4mpa，达到压力后闭管待凝;
（6）闭管待凝8～12小时后进行检查孔口管，如孔口管不饱满时，进行二次或多次重复注浆，以确保注浆质量;
（7）待凝结后拆管做缝面修饰处理。
2、管片裂缝渗漏处理
（1）清除裂缝周边积水和白色碳酸钙粘附物，检查渗漏源，做好标记；
（2）沿缝钻孔，孔径0.6cm，孔深5.0cm，孔间距10～20cm；
（3）沿缝开槽，槽宽＜2.0cm，深≤2.0cm；
（4）清孔、清槽，清除干净浮尘、泥垢等杂质；
（5）采用速凝水泥嵌缝、埋管，要求压贴紧密；
（6）改性环氧树脂化学注浆液，注浆压力控制在0.2～0.4mpa，达到压力后，闭管待凝；
（7）待凝8～12小时后，检查孔口 管，对不饱满的孔口管进行二次或多次重复注浆，至孔口管浆液饱满后才可终止；
（8）待凝3～7天后拆管，清除注浆管，修复注浆位置的管片表面，力求表面颜色、平整度应与原管片表面基本一致。
3、管片崩角处理（渗水状态）
（1）清理崩块和松动的混凝土碎屑，查找渗漏位置，并布孔、钻孔；
（2）用速凝水泥封孔埋管；
（3）注改性环氧树脂化学浆液，压力控制在0.2～0.4mpa，达到终孔压力后闭管待凝；
（4）待凝8～12小时后检查泡管孔口，不饱满的泡管需进行二次或多次重复注浆，至泡管饱满；
（5）待凝3～7天后拆管，清理堵漏管片的表面污垢；
（6）清除基面，要求无尘、无松动颗粒；
（7）采用改性环氧树脂化学注浆液涂于混凝土基面上，要求均匀，不露白；
（8）采用快速微膨胀水泥修复缺陷位，要求平整无凹凸；
（9）保持修补处的颜色与管片表面颜色一致。
4、对拉栓孔渗漏处理
（1）拧下螺栓孔的螺帽；
（2）清除螺栓孔中的浮泥、泥垢、锈迹；
（3）采用阻塞球堵塞螺栓孔的一端出口，并从另一端出口插入小铝管。采用早强水泥密封，要求压紧贴密；
（4）在相应拼缝处的对拉螺栓两边钻终止孔，孔径0.6cm，孔深8cm；
（5）注改性环氧树脂化学浆液，压力控制在0.2～0.4mpa；
（6）待凝8～12小时后检查泡管孔口，不饱满时进行二次或多次重复注浆至泡管饱满；
（7）待凝5～7天后拆管，拔出球塞，清除螺栓孔中的早强水泥，安装对拉螺栓帽，更换胶圈（采用氯化聚乙烯橡胶垫）。
5、破损修补
（1）凿除破损处不密实的混凝土和突出的骨料颗粒；
（2）清理干净管片破损位置，并用清水冲洗；
（3）破损表面干燥后再进行修补；
（4）快速微膨胀水泥逐层填补后进行抹平、修边，在破损深度及面积均较大时可在修补处设置靠模；
（5）修补砂浆干硬后，用打磨机磨平表面；
（6）保持修补处的颜色与管片表面颜色一致。
6、对隧道顶部及直接触摸不到的拼缝，裂缝，崩角，拉栓孔处理
（1）对于隧道顶部及人手直接触摸不到的渗漏部位。搭设不影响隧道运输车辆通行的施工作业平台。（如下图）
脚手架搭设示意图
（2）针对不同渗漏情况，采取相应的处理方法。
（四）验收标准
本区间应达到管片防水一级，隧道防水二级的标准，因此将该标准作为检验防水队伍防水施工的质量检验标准，详细内容包括：不允许漏水，结构表面可有少量湿渍，总湿渍面积不应大于总防水面积的6‰，任意100㎡防水面积上的湿渍不超过4处，单个湿渍的最大面积不大于0.2㎡。
四、人员和设备配置
（一）人员配置
设置专人全面负责施工管理、生产调度、质量安全等各项工作。
技术负责人1人：负责施工技术、质量管理；
安全员1人：负责安全管理、检查；
组长1人：负责施工现场管理；
施工作业人员8-10人：可根据施工进度要求，及时配备人员，保证工程如期完成。
（二）设备配置

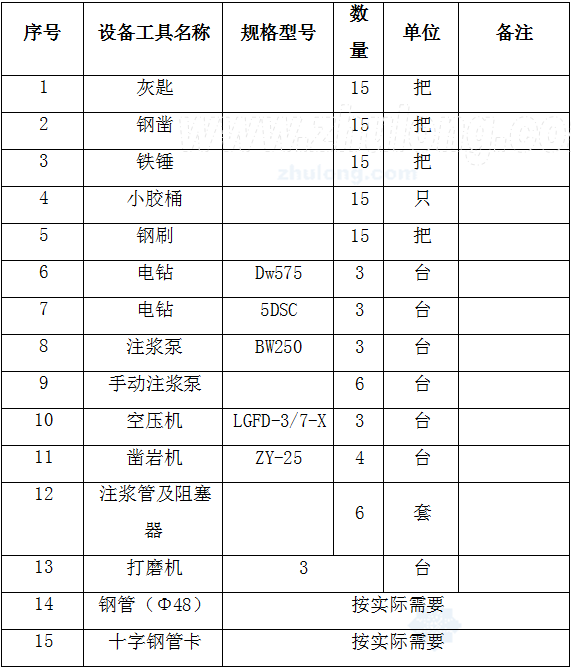

投入本工程的设备工具
五、工期安排
2009年11月初开始进行堵漏施工， 2009年12月底完成全部防水堵漏工程。
六、质量、安全、文明施工保证措施
（一）质量要求及保证措施
为使本工程达到管片防水一级，隧道防水二级的验收标准，应采取下列的质量保证措施：
1、已修补好的管片不允许有裂缝产生，特别是与管片断面间更不允许有干缩裂缝存在，如有这种情况存在，则必须返工。
2、表面处理后的部位颜色应与管片原来的颜色基本一致，且表面的光洁度要与原管片一致，保持隧道内管片安装的整体效果。
3、隧道堵漏管片的质量由工地质量工程师负责监控。质量工程师对防水堵漏施工工艺，施工所用材料，材料配合比，操作方法等进行全面监督，确保盾构后管片防水质量符合验收标准。
（二）安全保障措施
1、为确保施工安全，杜绝重大安全事故的发生，必须严格执行各项安全生产法规，认真遵守各项安全责任制度，同时应积极采取各种有效措施，防止安全事故发生。
2、对进场工人必须进行安全教育及安全技术交底。
3、对高处作业施工的部位，作业平台四周设安全围护栏杆。在施工临时平台前后30米范围内各设置1盏安全指示灯。
4、高处作业时认真佩带安全带。施工全过程的安全监控由安全员负责。
5、妥善存放各种注浆材料，尤其是水泥材料、化学灌浆等必须存放于通风、干燥的地方，注意防火防潮。化学灌浆材料不得随意摆放、外借。
6、 施工人员必须佩戴手套（橡胶）、口罩等劳动防护用品，加强对作业人员人身健康的保护。
（三）文明施工保证措施
1、保持施工场地内整洁，及时清理施工场地内的混凝土块和砂浆块等杂物。
2、化学灌浆剩余材料应妥善处理，不得随意摆放、丢弃，应集中收集和处理。
3、积极组织相关的市容环境卫生知识教育和培训。
4、生产、生活用水应集中排放到市政排水系统，不得污染工地周边水源。
5、对施工现场的作业噪音和粉尘排放进行控制。
